Carte relais et port RJ12

[brunold]

Je relance un peu le sujet, pouvez-vous me dire si cette carte de relais peut convenir :


Et avec je vais prendre cette alimentation en 12V1A/5V1A :


Sinon, dans quoi avez-vous mis la carte relais et l'alimentation ?

Je vais normalement utiliser cette carte pour ouvrir mon portail, ma porte de garage et allumer l'éclairage extérieur.

[jcmontigny]

Tu ne donnes pas trop d'info sur le matériel, une photo n'est pas parlante pour de l'électronique.

Ma carte ressemble à ça mais en rouge... Ca a l'air d'être bon!

Pour l'alimentation, il existe des centaines de modèles... Ca a l'air bon aussi

J'ai mis tout ca dans une armoire de brassage dédiée à mon réseau local domestique et à ma domotique, accroché sur un rail DIN.

Bonne installation, c'est bien pratique les ports RJ11!

[brunold]

La photo est cliquable, sinon, voici les caractéristiques de la carte données sur le site :

Specification:
100% Brand New
Size: 13.5 x 5.3 x 1.7cm (LxWxH)
Working voltage: 12V
Channel: 8 channel
This relay module is 12V active low.
It is an 8-channel relay interface board, which can be controlled directly by a wide range of microcontrollers such as Arduino, AVR, PIC, ARM, PLC, etc.
It is also able to control various appliances and other equipments with large current.
Relay output maximum contact is AC250V 10A and DC30V 10A.
Standard interface can be directly connected with microcontrollers.
Red working status indicator lights are conducive to the safe use.
Widely used for all MCU control, industrial sector, PLC control, smart home control.

[rol50]

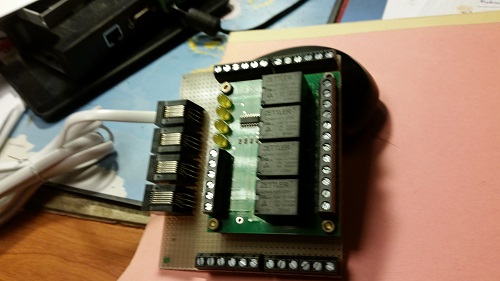

08122014 007.jpg (61.18 Kio) Consulté 23399 fois

voila le montage que j'ai réalisé : le but étant de prendre le moins de place dans le coffret modulaire
l'alim 12 V est celle de l'Ipx, la carte de 4 relais, 4 entrées, vient du même fabricant
si je veux rajouter des E/S, il suffit de superposer une seconde carte.
l'encombrement : 90 x 110 mm, soit environ 6 Modules
